一、综述
1.1 项目概述
项目名称：某医疗垃圾处理过程废气综合治理项目
业主单位：某医疗垃圾处理发厂家
设计单位：山东九冠环保设备有限公司
1.2 气象、水文及地质情况
1.3设计依据
根据提供的与本项目有关的资料
《恶臭污染物排放标准》二级排放标准﹙GB 14554-1993﹚
《中华人民共和国环境保护法》（2015-01-01）
《中华人民共和国大气污染防治法》（2000-04-29）
环境空气质量标准（GB3095-2012）
国发（1996）31号《国务院关于环境保护若干问题的决定》
中华人民共和国主席令第72号《中华人民共和国清洁生产促进法》
《国家环境保护“十一五”计划》
《大气污染物综合排放标准》（GB16297-1996）
《建设项目环境保护设计规范》
《采暖通风和空气调节设计规范》（GB50019-2003）
《建筑设计防火规范》（GB50016-2006）
《供配电系统设计规范》（GB50052-1995）
山东九冠环保设备有限公司治理类似项目废气工程取得的经验
1.4设计原则
（1）积极稳妥地采用新技术、新设备，结合企业的现状和管理水平采用先进、可靠的污染治理工艺，力求运行稳定、费用低、管理方便、维护容易，从而达到彻底消除废气污染、保护环境的目的。
（2）妥善解决项目建设及运行过程中产生的污染物，避免二次污染。
（3）严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。
（4）选择新型、高效、低噪设备、注意节能降耗。
（5）总平面布置力求紧凑、合理通畅、简洁实用。尽量减小工程占地和施工难度。
（6）严格执行国家有关设计规范、标准，重视消防、安全工作。
（7）依据国家和地方有关环保法律、法规及产业政策要求对工业污染进行治理，充分发挥建设项目的社会效益、环境效益和经济效益。
1.5 技术服务单位简介
山东九冠环保设备有限公司是一家专业从事工业气态污染物治理的环保技术企业, 公司拥有自主知识产权开发的“低温等离子体废气处理设备和光氧催化废气净化设备”技术，是一个集研发、制造、安装、销售、服务为一体的环保企业。
公司致力于工业废气中的VOC、恶臭、异味、水雾湿气、油烟等气态污染物方面的控制及治理。目前，公司已具备了使用大功率处理大流量工业废气的能力。应用领域：
石化、化工、医药、塑胶、印刷等行业产生的各类挥发性有机污染物（VOC）。
污水处理厂、垃圾处理厂、公厕、垃圾打包站、泵站、市政、卷烟厂、香精厂、屠宰场等领域产生的各类恶臭、异味气体等。
医院、餐饮、宾馆、娱乐场所、车船、航空候车室等公共场所及办公室、家庭、轿车、实验室等产生的甲醛、苯、氨等有毒气体及微生物、悬浮颗粒物等。
大型火力发电厂、水泥厂、钢铁厂等产生的二氧化硫、粉尘、油烟等。
无菌实验室、病房、手术室、无尘化工厂等。
二、项目基本情况
2.1 污染源分析

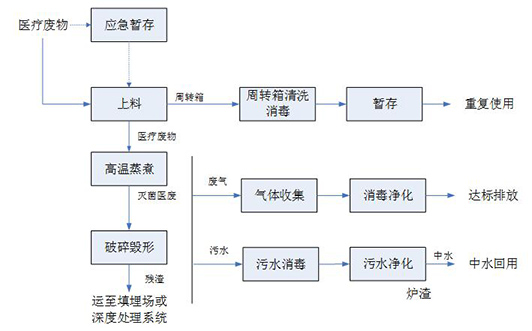

高温蒸汽灭菌系统设计：

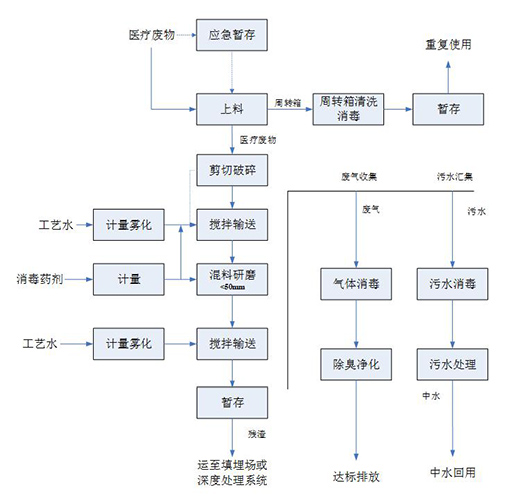

干化学灭菌系统设计：
图1-1医疗废物干化学灭菌工艺流程图
以上为贵公司提供的现有的垃圾处理工艺，根据贵提供的以上工艺及其他相关资料，贵公司现有高温蒸汽灭菌系统和干化学灭菌系统两种处理工艺。
高温蒸汽灭菌系统在高温蒸煮和破碎毁形两道工序产生废气以及破碎粉尘，产生的废气需要进行收集和消毒净化。干化学灭菌系统几乎整个过程都会产生废气，废气需要进行收集，消毒以及除臭净化。
贵公司废气中主要含少量粉尘、水蒸汽、微生物、挥发性有机物（VOC）等污染物。
医疗废弃物属于高危固体废弃物，废弃物中含有的有害物质如不进行治理必将对环境造成巨大的影响。
2.2项目规模
根据贵公司提供的相关数据，本方案主要治理贵公司的圾处理设备产生的废气，贵公司每种工艺设备产生的废气各20000m3/h。
2.3工程位置
系统主机安置在室外，具体位置根据贵公司实际情况及要求确定设备摆放位置。
三.工艺技术选择
3.1废气处理工艺
根据以上调研信息，结合相关废气的理化特性，本工程废气治理设备需要同时满足杀菌、除臭、VOC治理，且不受高温、粉尘、水气和微生物的影响，因此本工程适宜使用的废气净化工艺为UV光解废气净化工艺。
UV光解设备是利用高能紫外线对废气分子进行裂解，对于除臭及VOC治理具有良好的效果，另外紫外线的杀菌效果相当好。由于设备采用紫外线灯管产生紫外线进行治理，紫外线灯管间距较大不会受到粉尘及高温的影响。
3.2工艺流程

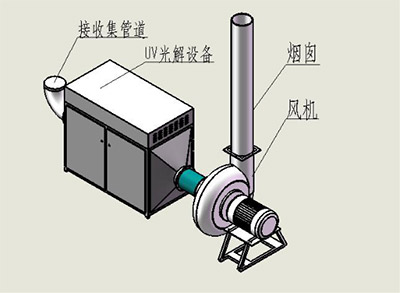

考虑到本项目拟处理的废气性质、运营成本及管理维护方便性，本方案工艺路线确定以UV光解废气净化成套设备”为核心的工艺来处理该废气。该工艺路线示意图如下图：
废气经收集后进入UV光解净化设备，设备中特制的高能高臭氧UV紫外线光束照射污染气体，改变气体的分子链结构，使有机或无机高分子化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。同时利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。 UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体细菌、微生物及其它刺激性异味有立竿见影的清除效果。净化后的气体经排气筒高空排放。
3.3废气处理系统设计
根据贵公司情况，结合本方案工艺设计，设计将车间产生的废气收集后使用管道运输至废气处理设备，根据贵公司提供的资料每套设备的处理风量，设计将贵公司车间设计为两套系统，每套系统处理风量20000m3/h。根据相关设计规范，结合我公司工程实际，系统主机选用我公司生产的处理风量为20000m3/h的UV废气净化设备和22kw风机。
3.4 废气处理设备简介
3.4.1 UV光解净化原理介绍：
本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体，裂解恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、的分子键，使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如CO2、H2O等。
利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。
恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。
3.4.2产品性能综述
1.高效除恶臭：
该设备能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率可达99%以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）。
2.无需添加任何物质：
只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。
3. 适应性强：
可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。
4.运行成本低：
本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻极低＜50pa,可节约大量排风动力能耗。
5. 无需预处理：
恶臭气体无需进行特殊的预处理，如加温、加湿等,设备工作环境温度在摄氏-30℃－95℃之间，湿度在30%－98%、PH值在2-13之间均可正常工作。
6. 设备占地面积小，自重轻：
适合于布置紧凑、场地狭小等特殊条件。
7.优质进口材料制造：
8.防火、防爆、防腐蚀性能高，设备性能安全稳定，采用不锈钢材质，设备使用寿命在十五年以上。
产品适用范围
| 物质名称 | 恶臭气体主要来源 |
| 硫化氢 | 牛皮纸浆、炼油、印染、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工 |
| 硫醇类 | 牛皮纸浆、炼油、印染、煤气、制药、农药、合成树酯、合成纤维、橡胶 |
| 硫醚类 | 牛皮纸浆、炼油、印染、农药、垃圾处理、生活污水下水道 |
| 氨 | 氮肥、硝酸、、炼焦、粪便处理、肉类加工 |
| 胺类 | 水产加工，畜产加工、皮革、骨胶 |
| 吲哚类 | 粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜 |
| 硝基 | 燃料、炸药 |
| 烃类 | 炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 |
| 醛类 | 炼油、石油化工、医药、内燃机排气、垃圾处理、铸造 |
设备适用于污水处理厂、垃圾厂、制药厂、炼油厂、化工厂、屠宰厂、养殖厂、饲料加工厂、造纸厂、印刷厂、印染厂、塑料再生厂、实验室等恶臭气体的脱臭净化处理。
3.5主要设备一览表
表2主要设备一览表
| 序号 | 名称 | 规格 | 数量 | 备注 |
| 1 | UV光解废气净化设备 | 15kw | 1套 | 九冠环保 |
| 2 | 风机 | 22kw | 8台 | 外购 |
| 3 | 电控设备 | 8套 | 九冠环保 | |
| 4 | 管道及阀门 | 若干 | 业主自备 |
3.6排放标准
废气处理后的排放标准执行国家最新环保法的要求达标排放。
四、公用工程
4.1 概述
废气处理场的供电、供水等所有公用工程由厂方统一供给，供给条件充足。与废气处理站有关的运输、维修、库房、绿化也由厂方统一安排，废气处理站不再单独设置。
在平面布置上应注意废气处理站内部和周围地区的卫生及安全性，如附近不可有火源和人群密集处，设置必要的护栏等。此外还应注意道路、场地照明和周围的绿化。
4.2 消防
废气处理站内若存在易燃易爆危险品，按国家有关规范设置消火栓。并设置泡沫灭火器等消防器材。
4.3 环境协调
设计时尽量避免对周边环境产生影响，工程建成后与周边环境和谐统一。
4.4 采暖通风
4.4.1采暖
本工程不牵涉到采暖工程。
4.4.2通风
本装置放置于室外，不需要人为通风。
五、工程占地
本工程占地面积共计约110平方米/套。
六.人员培训与要求
为了使业主单位能够正确操作相关设备，保证系统正常运行，需对相关人员进行技术培训。内容包括基本知识、设施操作方法和紧急事故处理方法，我们提供免费人员培训两次。第一次培训地点在现场，内容为废气处理基本知识，第二次培训地点也在现场，内容为废气处理站内设施操作方法和紧急事故处理方法。整个培训计划在废气处理设施调试过程中完成。
废气处理系统涉及到物理、化学及生物学的处理机制,并在处理过程中使用许多大型的机械设备及自动控制装置等。因此每个运行人员，除具备一定的文化知识外,应在物理、化学等方面具有一定的专业知识。
应熟悉所处理的废气的性质，整个处理工艺流程、原理，每个处理步骤的作用，各步骤处理单元在处理系统中的地位，即懂原理、作用。熟悉操作的具体步骤，综合分析运行数据，进行工艺调整，即会开车、会调整工艺。懂处理设备的原理、型号、操作步骤及有关规程。会进行废气处理的有关运行中的工艺数据的测定。 会维护使用处理设备。会处理异常运行中的工艺问题。懂处理工艺的安全操作知识及处理事故的应急措施。熟悉本站的有关技术规定。
七.交货期
根据项目的具体情况，初步确定项目各阶段工作内容和执行周期：
设计： 5个工作日
设备加工与配件采购：10个工作日
设备安装调试： 10个工作日
工程累计周期： 25个工作日
备注：部分项目同时进行，尽量缩短上述周期。
八.设备安装、检修与防腐
本工程所用设备多采用不锈钢、镀锌、PP材质，避免腐蚀问题。
九.售后服务承诺
在设备正式移交业主管理后，定期主动进行售后服务，加强与业主的联系，解决业主在运行过程中的困难，做到“主动服务，定期回访，有呼必应、有求必到”，具体来讲：
主动服务，定期回访——每3到6个月主动电话回访，了解项目实际情况，解决设备中遇到的问题；每年主动进行一次现场回访，现场了解实际情况，解决相关问题，完善工程质量。
有呼必应、有求必到——只要业主提出问题，必定给予满意答复，能够异地解决的，通过电话、传真、电子邮件等方式，提供详实的解决办法；无法异地解决的，公司将根据实际情况，在接到业主电话后1－2个工作日内赶到现场解决相关问题。对于工程运行中出现的情况，无论是质量问题，还是由于业主操作不当造成的问题，均给予妥善解决，让业主满意。
